据allaboutcircuits网站报道，DebuggAR公司已经为PCB调试，返工和装配建立了增强现实工具。移动eCAD查看器软件工具允许用户将手机和平板电脑放在PCB上面，并立即突出显示电路板上的任何信号，组件和层。

　　该软件目前处于测试阶段，其创建者Trevor Reeves和Mihir Shah希望该技术将成为未来EE与PCB的交互镜头。 DebuggAR目前是一款仅限iPhone的智能手机应用工具，可让工程师和学生对其设计进行组件级和网络级检查。

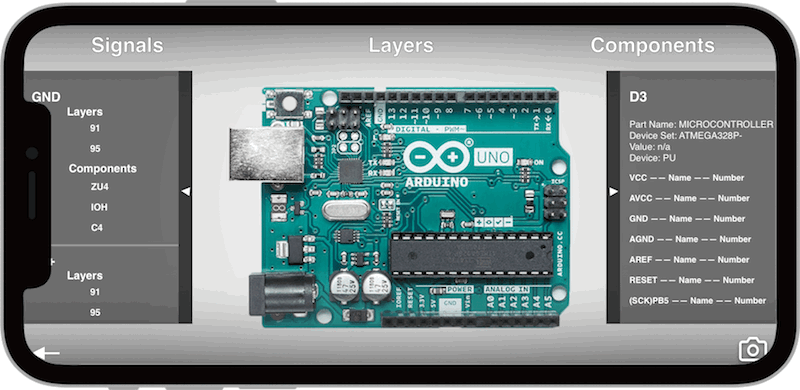

　　该软件将电路设计的CAD信息与电路板的实时图像相结合，让工程师可以隔离任何数量和组合的网络和组件。

　　DebuggAR最初是作为设计组装的实时工具使用，随着时间的推移，该项目变成了另一个工具，可以通过电路板的实时可视化来协助所有装配，返工和调试。该团队用了四个月研发该应用程序，虽然该软件目前仅适用于iPhone和AutoDesk Eagle / Altium，但该团队计划在不久的将来扩展到其他平台。

　　所有现代PCB都以CAD文件开始。这些CAD文件描述了电路板中每块铜的位置，形状，层和网标，以及每个元件的形状和位置。DebuggAR将CAD文件中的信息导入其网站，在该网站上对图层进行数字重建和着色。然后，该工具获取该数据并将其与板的实时视图组合以创建虚拟覆盖。

　　以下基本的工作流程：

　　1.创建原理图

　　用户在EAGLE中创建其原理图和电路板文件。或者用户可以使用EAGLE中已加载的一个开源示例板，如Arduino。

　　2.上传原理图

　　接下来，用户将他们的EAGLE板和原理图文件上传到DebuggAR网站。每块板都保存为“项目”。该软件从CAD文件中提取零件位置，层，铜网等。

　　3.拍摄照片

　　然后，用户打开iPhone应用程序，找到到他们的项目，并拍摄他们的电路板照片。

　　4.找到Board图层

　　选择所有网络和层以及板两侧的所有组件并不十分有用。大多数用户将选择少得多的网络和组件覆盖在电路板上。

　　DebuggAR 今天打开了他们的beta测试平台。目前的软件需要iPhone 7或更高版本以及iOS12。Reeves和Shah制定了计划，计划将应用扩展到智能手机和耳机等各种智能相机设备。他们还计划： 添加Android和HoloLense2支持，增加EDA程序兼容性以包括其他流行程序，开发视频通信平台，与远程工程师进行实时协调，支持世界各地的EE之间的实时协作。
